產品簡介
ZSG系列直線振動篩是一種篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途廣泛，是高爐糟下、焦化廠、選礦廠常用的篩分機械，該是篩機振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡單等優點。
產品特點
● 動力裝置有振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅動兩種形式，可滿足不同生產環境需要。
● 篩面有金屬編織網、棒條、沖孔等多種形式，篩面既有單層結構也可多層布置，滿足不同篩分作業要求。
● 結構簡單易操作，外型美觀，整機剛度與各部強度大，相對能耗少，篩分效率高。
● 相對體積小、重量輕，單位設備體積和重量處理能力大，便于系統工藝布置。
● 篩面結構與類型模塊化設計，更換方便，可滿足不同環境作業需要。
工作原理
ZSG系列重型振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩則落則落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。![\"ZSG直線振動篩工作原理\"](\"/d/file/products/mining/2022-10-05/c37dd1e7fe69409558338dd53d96d86a.jpg\")

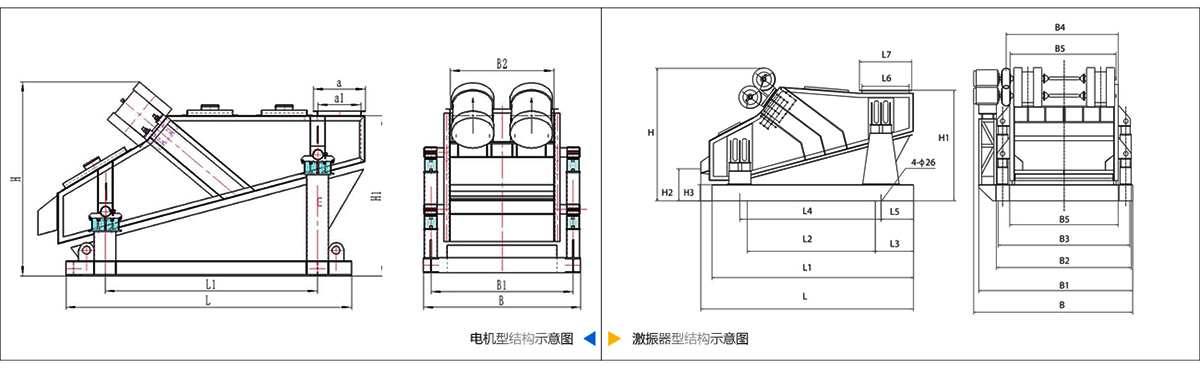

技術參數
振動電機型技術參數
| 型 號 | L（mm） | B（mm） | H（mm） | 入料粒度 | 處理量（t/h） | 電機型號 | 電機功效（kW） | 參考總重 | 雙振幅 |
| ZSG918 | 1810 | 1420 | 1575 | ≤120 | 50~100 | YZO-20-6 | 1.5×2 | 1710 | 5~10 |
| ZSG0924 | 2400 | 1370 | 1630 | 50~100 | YZO-20-6 | 1.5×2 | 1900 | ||
| ZSG1020 | 2000 | 1620 | 1584 | ≤150 | 50~100 | YZO-20-6 | 1.5×2 | 2070 | |
| ZSG1030 | 3000 | 1620 | 1800 | 50~100 | YZO-25-6 | 1.8×2 | 2630 | ||
| ZSG1224 | 2400 | 2190 | 1320 | 80~200 | YZO-30-6 | 2.2×2 | 2300 | ||
| ZSG1230 | 3000 | 2190 | 1800 | 80~200 | YZO-40-6 | 3.0×2 | 2863 | 8~12 | |
| ZSG1530 | 3000 | 2490 | 2180 | 120~300 | YZO-50-6 | 3.7×2 | 3690 | 5~10 |
激振器型技術參數
| 型號 | 篩面面積（m2） | 給料粒度 | 處理量（t/h） | 雙振幅 | 激振器型號 | 功率（kW） | L（mm） | B（mm） | H（mm） |
| ZSG1536 | 5.4 | <200 | 50-360 | 8-12 | JZ-75-6 | 2×4.0 | 3675 | 2660 | 2220 |
| ZSG1540 | 6 | 50-400 | JZ-75-6 | 2×4.0 | 4000 | 2660 | 2300 | ||
| ZSG1836 | 6.48 | 60-460 | JZ-100-6 | 2×5.5 | 3620 | 3140 | 2230 | ||
| ZSG1848 | 8.64 | 80-500 | JZ-130-6 | 2×5.5 | 4800 | 3140 | 2950 | ||
| ZSG2040 | 8 | 80-560 | JZ-130-6 | 2×5.5 | 4000 | 3160 | 2300 | ||
| ZSG2050 | 10 | 90-600 | JZ-160-6 | 2×7.5 | 5000 | 3260 | 2730 | ||
| 2ZSG1536 | 5.4 | 50-360 | JZ-160-6 | 2×5.5 | 3675 | 2660 | 2340 | ||
| 2ZSG1540 | 6 | 50-400 | JZ-100-6 | 2×5.5 | 4000 | 2660 | 2700 | ||
| 2ZSG1836 | 6.48 | 60-460 | JZ-130-6 | 2×5.5 | 3620 | 3140 | 2250 | ||
| 2ZSG1848 | 8.64 | 80-500 | JZ-180-6 | 2×7.5 | 4800 | 3140 | 3250 | ||
| 2ZSG2040 | 8 | 80-560 | JZ-180-6 | 2×7.5 | 4000 | 3160 | 2700 | ||
| 2ZSG2050 | 10 | 90-600 | JZ-200-6 | 2×7.5 | 5000 | 3260 | 2940 |
