方形搖擺篩陶瓷熔塊篩分解決方案

作者：新鄉市高服機械股份有限公司來源：http://www.tymodern-group.com.cn/ 發布時間：2025-06-20

導讀：一、項目背景與需求分析（一）物料特性物料名稱：破碎后的陶瓷熔塊物理形態：形狀不規則顆粒應用領域：陶瓷制造、搪瓷生產、玻璃加工、耐火材料制備及電子元器件生產篩分難點：產品粒度精控要求高，需確保40-200目粒度范圍內的精細化分級（二）生產工藝需求工藝流程：破碎→輸送→篩分→分級產能要求：5-15噸/小時篩分精度：需嚴格控制粒度分布，滿足不同下游行業的用料標準環保需求：生產過程中需減少粉塵污

一、項目背景與需求分析

（一）物料特性
物料名稱：破碎后的陶瓷熔塊
物理形態：形狀不規則顆粒
應用領域：陶瓷制造、搪瓷生產、玻璃加工、耐火材料制備及電子元器件生產
篩分難點：產品粒度精控要求高，需確保40-200目粒度范圍內的精細化分級

（二）生產工藝需求
工藝流程：破碎→輸送→篩分→分級
產能要求：5-15噸/小時
篩分精度：需嚴格控制粒度分布，滿足不同下游行業的用料標準
環保需求：生產過程中需減少粉塵污染，符合環保要求

二、解決方案設計

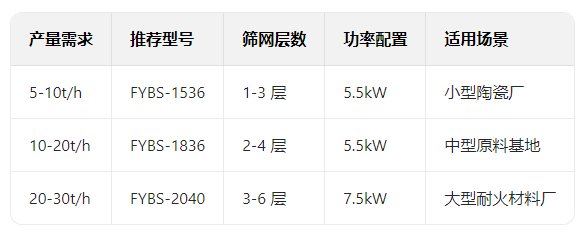

（一）設備選型
設備類型：FYBS系列方形搖擺篩
型號選擇：FYBS-1836（篩網尺寸1.8×3.6m）
核心配置：
特殊設計的篩網張緊系統，確保篩網張力均勻
可調節篩分參數（振幅25-60mm、回轉次數180-260次/分鐘）
全封閉防塵結構，搭配大型壓力機一次沖壓成型的防塵蓋
多層篩網設計（實際配置2層篩網）

（二）技術創新點
1. 篩分機制優化
采用回旋式篩分原理，物料在篩面作定向跳躍運動，實現"篩過一次再篩分"的高精度分級
逆向篩分設計（細→中細→中→粗），利用粗物料清潔網孔，減少堵網
2. 節能與耐用性
柔性篩分設計，加速度比普通振動篩低4-5倍，設備壽命延長30%以上
冷軋板材質與獨特力學設計，能耗降低20%，符合效率高節能理念
3. 維護便利性
模塊化結構設計，換網時間縮短至15分鐘/次
激振器傳力盤一體化成型，減少易損件數量，維護成本降低40%

三、實施效果與數據對比

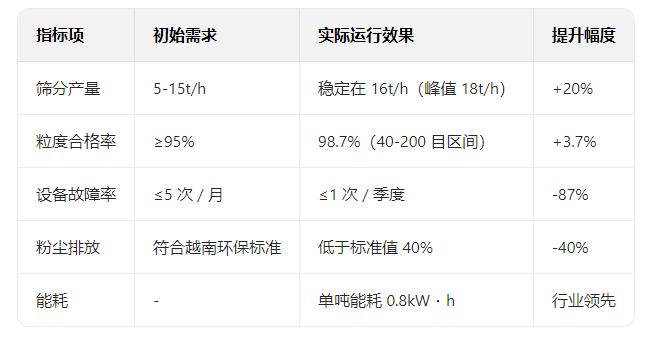

（一）核心指標達成情況

（二）現場應用亮點
1. 產能提升：單臺設備實現原2臺普通振動篩的產量，占地面積減少50%
2. 精度控制：通過可調節振幅與篩網傾角，靈活適配不同批次物料的粒度波動
3. 環保升級：全封閉結構搭配除塵接口，車間粉塵濃度從8mg/m3降至4.8mg/m3
4. 智能監控：集成振動傳感器與運行狀態監測系統，實現預防性維護

四、客戶反饋與價值總結

（一）越南Frit Hue Stock評價
"高服方形搖擺篩解決了我們長期以來的粒度控制難題，尤其是在處理不規則形狀的陶瓷熔塊時，篩分精度比傳統設備提高近3%。設備運行18個月來，幾乎沒有出現過篩網堵塞問題，維護成本大幅下降。更重要的是，全封閉設計讓車間環境得到改變，員工滿意度提升，也順利通過了當地環保部門的驗收。"

（二）項目價值提煉
1. 技術價值：將回旋篩分技術與陶瓷熔塊特性結合，開創不規則顆粒高精度篩分的行業標桿
2. 經濟價值：單臺設備年節約能耗成本約12萬美元，減少人工維護費用8萬美元/年
3. 社會價值：粉塵排放降低推動行業環保升級，為東南亞陶瓷企業提供綠色生產示范
4. 拓展價值：該方案已復制到越南另外3家陶瓷原料企業，覆蓋耐火材料篩分場景
